ZW3D
Design, Konstruktion, Simulation und Fertigung auf einer Plattform.

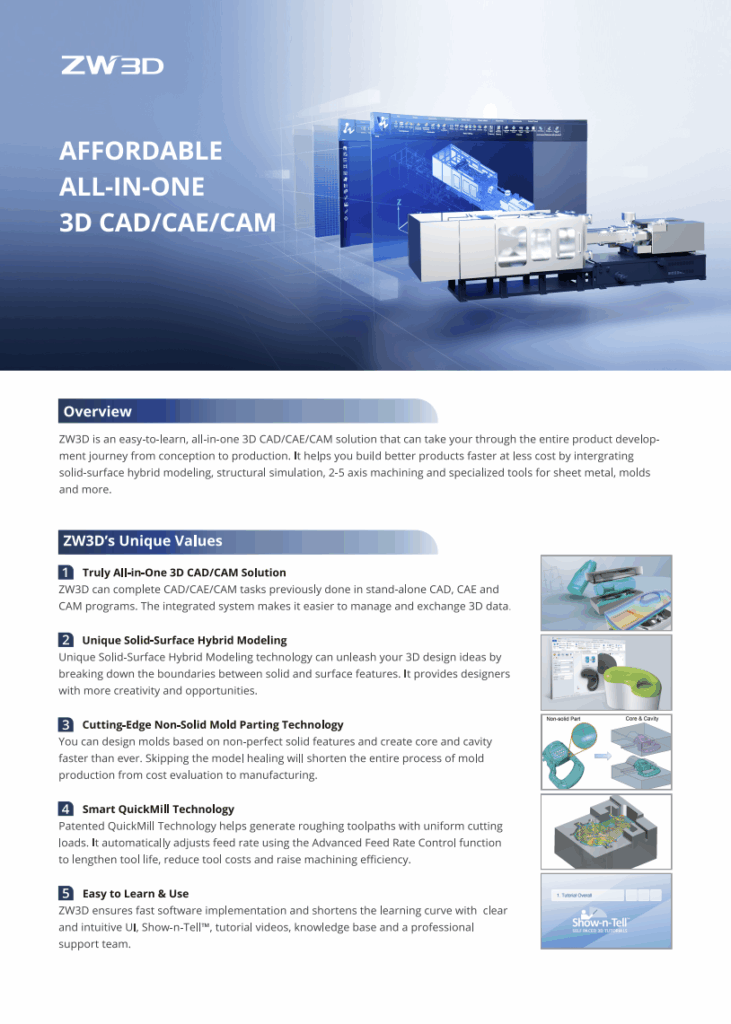

ZW3D ist eine leicht zu erlernende all-in-one 3D CAD-/ CAE-/ CAM-Lösung, die vielfältige Funktionen für die Produktentwicklung, den Maschinenbau sowie die Anlagenplanung bietet. ZW3D bietet alles, was Sie benötigen, um Ihre Ideen in die Realität umzusetzen. Von der Konstruktion über die Simulation bis zur Fertigung und weit darüber hinaus – bei nachhaltiger Steigerung der Produktivität.
3D CAD/CAE/CAM | Zum unschlagbaren Einmalpreis ab 1799€ | Hochflexibel erweiterbar | Optimal mit GAIN Collaboration PDM
Mehr Produktivität, weniger Kosten
Dank umfangreicher Design- und Simulationswerkzeuge können Anwender und Unternehmen die Entwicklungszeit neuer Produkte, Anlagen und Maschinen verkürzen, Kosten sparen und Innovation beschleunigen. ZW3D bietet leistungsstarke Funktionen, wie hybride Volumen-Oberflächen-Modellierung, Struktursimulation, 2 bis 5 Achsen-Bearbeitung und spezielle Werkzeuge zur Bearbeitung und Einstellung von Blechwerkstücken, Gussformen und noch viel mehr. ZW3D bietet alles, was Sie benötigen, um Ihre Ideen in die Realität umzusetzen.
Typische Einsatzgebiete
Optimierte Anlagenplanung
von der 2D-Zeichnung bis zur Strukturanalyse durch industriespezifische Module für Metall- und Blechbearbeitung, Stahlbau, Kabelorganisation und vieles mehr.
Effizientes Konstruieren von Spritzgussformen auf einer Plattform. Umfangreiche Werkzeuge für Formenanalyse, Standardformteilen, spezialisierten Konstruktionsfeatures und Formgrundlagen.
Optimierte Import- und Exportfunktionen von Industriestandards wie CATIA und NX und vielen anderen Systemen.
Direkter Import aus Rhino, Creo und anderen gängigen Design-Lösungen. Simulationsgestützte Validierung der strukturellen festigkeit des Designs.
Erstellung von Bearbeitungsstrategien zur Herstellung von Teilen und Werkzeugen mit 2-, 3 und 5-Achsen-Fräsen. Kostenfreie Anpassung des Postprozessors an verschiedene Werkzeugmaschinen.
Highlights CAD
ZW3D deckt den gesamten Prozess der Konstruktion von Kunststoffformen mit Datenreparatur, Analyse der Fertigungsfähigkeit von Produkten, schnellem Trennen, Bibliotheken für Standardformgrundlagen, automatischem Zeichnen, Elektrodenkonstruktion und vielem mehr ab.
ZW3D bietet verschiedene Standard- und Nicht-Standard-Profiltypen. ZW3D kann die Verbindungsarten der Struktur schnell ändern, Profilelemente hinzufügen und eine Strukturschnittliste erstellen.
ZW3D kann Kabelbäume planen, modifizieren und verwalten, so dass Sie die Konstruktion von Kabelbäumen in kürzerer Zeit durchführen können.
ZW3D kann Stirnräder, Kegelräder, Schnecken und Räder als Teile oder Baugruppen erstellen und die Parameter auf allen Ebenen anpassen.
Mit einer Vielzahl von Methoden zur Rohrleitungsführung, einer Bibliothek von Normteilen und dem automatischen Hinzufügen von Flanschen, Dichtungen und Verbindungen deckt ZW3D alle Aspekte der Rohrleitungsplanung ab.
Verwandeln Sie Objekte in Skizzenblöcke und erstellen Sie neue Objekte, indem Sie Blöcke einfügen und deren Größe anpassen.
Analysieren und reparieren Sie falsche Zustände (z. B. offene Kanten, Lücken, doppelte Flächen, Schnittpunktschleifen), die sich in der Geometrie importierter Dateien liegen.
Schnelles Sortieren und Organisieren von Modell-Features in 3D: Einfaches Anordnen von Layern über das Attribut Kategorie, Steuern und Bearbeiten von Layern mit den Funktionen Filter und Select Object in Layer.
Erstellen Sie ein Feature mit allen Eigenschaften von Geometrien, so dass Sie diese einfach wiederverwenden und dadurch redundante Arbeitsschritte vermeiden können.
Highlights CAM
Das effiziente Erstellen von Bewegungsmechanismen erleichtert die dynamische Interferenzprüfung, die Flugbahnsimulation und die Erzeugung von Bewegungsdatentabellen.
ZW3D unterstützt lineare statische Analysen, Biegeanalysen, Modalanalysen, dynamische Analysen, nichtlineare Analysen, Ermüdungsanalysen und Wärmeübertragungsanalysen, um unterschiedlichen Anforderungen gerecht zu werden.
ZW3D bietet eine Vielzahl von teilbaren geometrischen Einheitstypen, einschließlich Kurven, Dreiecken und Tetraedern, um den unterschiedlichen Anforderungen der Strukturvermaschung gerecht zu werden.
ZW3D unterstützt Constraints wie feste Beschränkungen, Rollen/Gleiter und feste Scharniere, strukturelle Lasten wie Kraft, Druck, Drehmoment, Linienlast und Schwerkraft sowie thermische Lasten wie Temperatur, Wärmeleistung, Wärmestrom, Konvektion und Wärmestrahlung.
Sie können bequem auf häufig verwendete Materialien zugreifen und die Materialeigenschaften an Ihre speziellen Anforderungen anpassen.
Die Simulationsergebnisse können auf verschiedene Weise dargestellt werden, z. B. als Ergebniswolken, Listen und Animationen. Sie können die Ergebnisse auch anpassen, Ergebnisse prüfen und Berichte über Simulationsergebnisse erstellen.
Highlights CAE
Merkmale wie Löcher, Nuten und Stufen in Teilen können automatisch erkannt werden, so dass effiziente Bohrprogramme und Fräsbahnen entsprechend den Anforderungen des Anwenders erstellt werden können, was die Programmierzeit erheblich reduziert.
Volumill™ für ZW3D kann helfen, optimierte Werkzeugwege zu erzeugen, die 50-80 % der Zykluszeit einsparen. Außerdem kann die volle Frästiefe genutzt werden, was die Kosten für Schneidwerkzeuge um bis zu 75 % senkt.
Über 40 Typen von 3X-gesteuerten Bearbeitungsprozessen stehen zur Verfügung, so dass Sie alle Arten von Fertigungsaufgaben problemlos bewältigen können. Mit QuickMilling lassen sich leicht glatte Werkzeugwege erzeugen, die hochwertige Oberflächen garantieren.
Es steht eine Komplettlösung für die Indexierung und 4- bis 5-Achsen-Bearbeitung zur Verfügung, die mit STL-Dateien arbeiten kann. Sie können Funktionen wie Späne, Antriebskurve, Fließschnitt usw. effizient nutzen, um präzise Bauteile herzustellen.
Innen- und Außenschruppen, Schlichten, Einstechen, Gewindeschneiden, Plandrehen und Bohren sind einfach in der Bedienung und nützlich für die Bearbeitung der meisten Drehteile. Drehzyklen, Simulation und Überprüfung beschleunigen den Wechsel von der manuellen Programmierung zur sicheren Bearbeitung.
Erzielen Sie bessere Fräsbahnen, verbessern Sie die Bearbeitungseffizienz und vermeiden Sie mühsame Parameteranpassungen und Neuberechnungen der Fräsbahnen. Die gesamten oder teilweisen Werkzeugwege können mit Werkzeugen wie Trimmen, Neuordnen, Neuverknüpfen, Erweitern und Transformieren flexibel bearbeitet werden.
Drahtgitter-Simulation, Solide Verify und vollständige Maschinensimulation ermöglichen eine zuverlässige, effiziente und sichere Bearbeitung durch Erkennung von Kollisionen, Analyse von Rückständen usw., um Maschinenschäden, mangelnde Qualität und verspätete Lieferungen zu vermeiden.
ZW3D wird mit mehr als 80 Standard-Postprozessoren geliefert, die mit allen Arten von CNC-Fräs- und Drehmaschinen kompatibel sind. Professioneller und lokalisierter Postprozessor-Support steht Ihnen jederzeit zur Verfügung.
Features such as holes, grooves, and steps in parts can be automatically recognized so that efficient drilling programs and milling toolpaths can be generated according to user needs, greatly reducing your programming time.
Volumill™ for ZW3D can help generate optimized toolpaths with 50%-80% machining cycle time saved. Plus, the full depth of cutters can be used, sparing costs of cutting tools up to 75%.
Over 40 types of 3X machining operations are available so that you can deal with all kinds of manufacturing work at ease. With QuickMilling, smooth toolpaths can be easily generated to guarantee high-quality surfaces.
A complete solution for indexing and 4 to 5-axis machining that can work with STL files is available. You can make efficient use of functions like Swarf, Drive Curve, Flow Cut, etc. to produce fine components.
Inside and outside Roughing, Finishing, Grooving, Threading, Facing, and Drilling are easy to use and useful for handling most turned parts. Turning cycles, simulation, and verification expedite the switch from manual programming and machining safely.
Get better toolpaths, improve machining efficiency, and avoid tedious parameter adjustments and toolpath re-calculation. The entire or partial toolpaths can be edited flexibly with tools like Trim, Re-order, Re-link, Extend and Transform.
Wireframe Simulation, Solid Verify, and Full Machine Simulation can realize reliable, efficient, and safe machining by detecting collisions, analyzing residue, etc. to avoid damaged machines, poor quality, and delayed delivery.
ZW3D comes with more than 80 default post-processors that work with all kinds of CNC milling and turning machines. Professional and localized post-processing support is at your service.

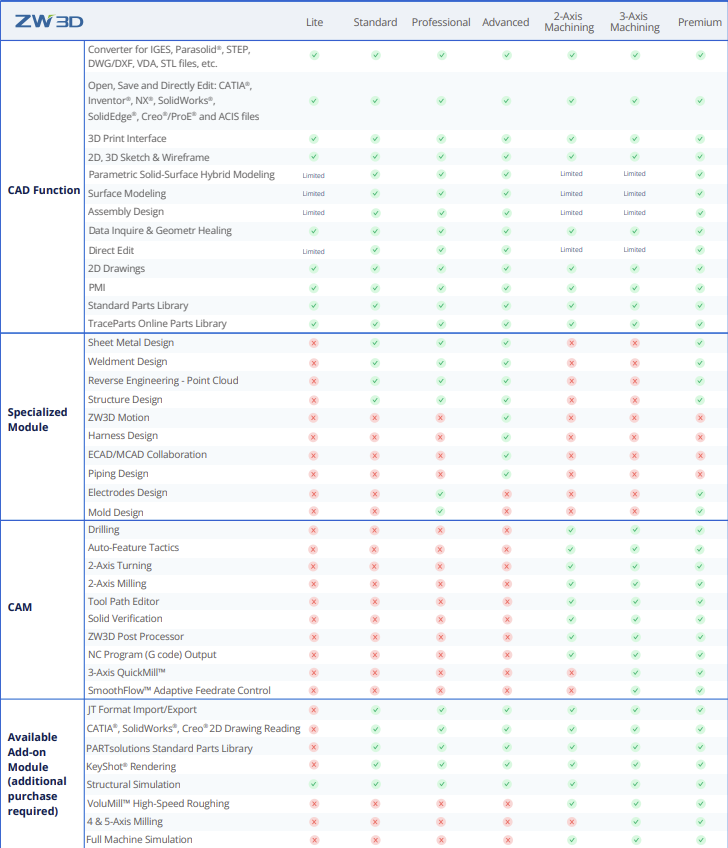

Varianten und Preise
| Feature | Fundamental | Standard | Professional | Advanced | 2-Achsen Machinist | 3-Achsen Machinist | Premium |
|---|---|---|---|---|---|---|---|
| CAD-Funktionen | |||||||
| Konverter für IGES, Parasolid®, STEP, DWG/DXF, VDA, STL-Dateien usw. | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Öffnen, Speichern und direktes Bearbeiten: CATIA®, Inventor®, NX®, SolidWorks®, SolidEdge®, Creo®/ProE® und ACIS-Dateien | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 3D-Druck-Schnittstelle | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 2D-, 3D-Skizzen und -Kurven | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Parametrische hybride Modellierung von Volumen und Flächen | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Volumen-Modellierung | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Baugruppen | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Datenanalyse und Geometrieheilung | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Direktes Bearbeiten | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 2D-Zeichnungen | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| PMI-3D-Bemaßung | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Bibliothek für Normteile | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| TraceParts Online-Bibliothek für Teile | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Spezialisiertes Modul | |||||||
| Blechbearbeitung | ✔ | ✔ | ✔ | ✔ | |||
| Stahlbau und Schweißen | ✔ | ✔ | ✔ | ✔ | |||
| Punktewolke | ✔ | ✔ | ✔ | ✔ | |||
| Struktur-Konstruktion | ✔ | ✔ | ✔ | ✔ | |||
| ZW3D Bewegung | ✔ | ||||||
| Kabelbaum-Konstruktion | ✔ | ||||||
| ECAD/MCAD-Kollaboration | ✔ | ||||||
| Rohrleitungskonstruktion | ✔ | ||||||
| Elektroden-Konstruktion | ✔ | ✔ | |||||
| Formenbau | ✔ | ✔ | |||||
| CAM | |||||||
| Bohren | ✔ | ✔ | ✔ | ||||
| Automatische Bearbeitung | ✔ | ✔ | ✔ | ||||
| 2-Achsen-Drehen | ✔ | ✔ | ✔ | ||||
| 2-Achsen-Fräsen | ✔ | ✔ | ✔ | ||||
| Werkzeugpfad-Editor | ✔ | ✔ | ✔ | ||||
| Volumensimulation | ✔ | ✔ | ✔ | ||||
| ZW3D Postprozessor | ✔ | ✔ | ✔ | ||||
| NC-Programm (G-Code) Ausgabe | ✔ | ✔ | ✔ | ||||
| 3-Achsen QuickMill™ | ✔ | ✔ | |||||
| SmoothFlow™ adaptive Vorschubkontrolle | ✔ | ✔ | |||||
| Verfügbare Zusatzmodule (zusätzlicher Kauf erforderlich) | |||||||
| JT FormatEingabe / -Ausgabe | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| CATIA®, SolidWorks®, Creo® 2D-Zeichnungen les | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| PARTsolutions-Bibliothek für Normteile | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KeyShot® Rendering | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| FEA Fenite Elemente Analyse | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| VoluMill™ HSC-Schruppen | ✔ | ✔ | ✔ | ||||
| 4- & 5-Achsen-Fräsen | ✔ | ✔ | |||||
| Vollständige Maschinensimulation | ✔ | ✔ | ✔ | ||||
